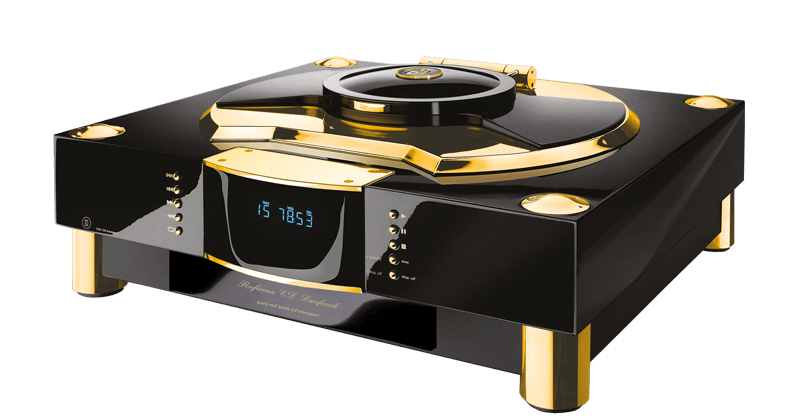

Red-Book-CD-Laufwerk mit manuellem Disc-Zugriff
Das MBL 1621 A ist ein CD-Laufwerk für Standard-Audio-CDs nach der Red-Book-Spezifikation. Die Wiedergabe erfolgt mit 16 Bit und einer Abtastrate von 44,1 kHz. Zum Einlegen wird die massive Laufwerksabdeckung nach oben geöffnet und die CD von Hand aufgelegt. Anschließend fixiert ein separater Stabilizer den Tonträger auf dem Laufwerksteller. Die digitale Ausgabe ist für die Verbindung mit einem externen D/A-Wandler vorgesehen.Schwingungsbedämpftes Subchassis
Der CD-PRO-2-LF-Laufwerksmechanismus sitzt auf einem vier Kilogramm schweren Subchassis. Dieses kombiniert Messing, Aluminium und den Dämmstoff Terodem in einem Sandwichaufbau. Eine Dreipunktaufhängung mit Schwingabsorbern aus hochdämpfendem Polyurethan-Polymer entkoppelt das Subchassis vom übrigen Aufbau. Die Resonanzfrequenz der Aufhängung ist auf 13 Hz abgestimmt. Über die integrierte Höhenverstellung lässt sich das Laufwerk präzise waagerecht ausrichten.Abgedichtete Laufwerkskammer und bedämpfter Stabilizer

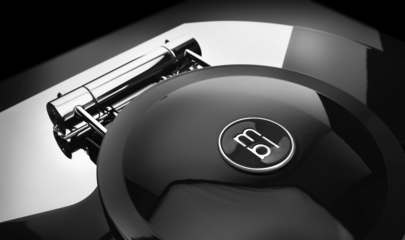

Die massive Abdeckung besitzt eine Gummidichtlippe, um die Laufwerkskammer gegen äußere Schalleinflüsse abzuschirmen. Ihre Innenseite ist schneckenförmig ausgefräst und soll Luftverwirbelungen durch die rotierende CD begrenzen. Der Stabilizer besteht aus einem Sandwich aus Messing, Aluminium und Magnesium. Eine Dämpfungsbeschichtung ergänzt diesen Materialaufbau. Zwei Gummiringe, einer innen und einer am äußeren Rand, drücken den Tonträger auf den Laufwerksteller und unterstützen einen festen Kontakt.Getrennte Versorgungsbereiche für Mechanik und Digitalsignale
Die Stromversorgung verwendet einen Ringkerntransformator mit aufwendiger Schutzschirmtechnik. Ein MU-Metallgehäuse dient der magnetischen Abschirmung des Transformators. Jede der zehn Funktionsgruppen besitzt einen eigenen Spannungsregler. Digitale Musiksignale und digitale Steuersignale werden über getrennte Versorgungsbereiche gespeist. Eine symmetrisch aufgebaute Motor- und Schlittensteuerung ergänzt die elektronische Auslegung des Laufwerks.Digitale Signalübertragung über XLR oder Cinch

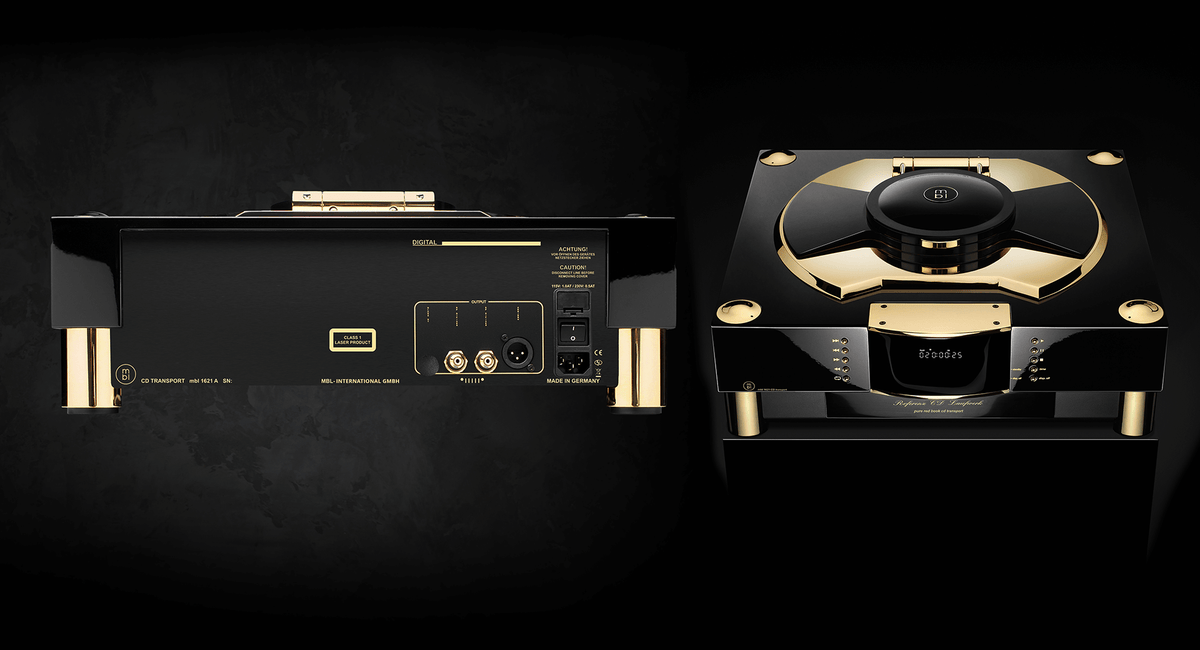

Das MBL 1621 A stellt einen AES/EBU-Ausgang über XLR und einen koaxialen S/PDIF-Ausgang über Cinch bereit. Die Ausgangsimpedanz beträgt 110 Ohm für AES/EBU und 75 Ohm für S/PDIF. Der digitale Bi-Phase-Signalpfad ist auf optimierte Gruppenlaufzeit ausgelegt. Für die Ausgangsübertrager-Zelle nennt MBL eine Bandbreite von 98,7 MHz. Diese Bandbreitenangabe beschreibt die Ausgangsschaltung und ist nicht mit der Abtastrate oder dem Audiofrequenzbereich der CD gleichzusetzen.Massive Verarbeitung und typische Anwendung
Das Gerätegehäuse wird laut Hersteller aus einem massiven Messingblock gefräst. Das Gesamtgewicht beträgt 26 Kilogramm. Als Standardausführungen stehen Piano Schwarz und Piano Weiß jeweils mit goldenen oder verchromten Akzenten zur Verfügung; individuelle Farbwünsche sind ebenfalls möglich. Das 1621 A richtet sich an Hörer, die CD-Abtastung und D/A-Wandlung bewusst auf zwei separate Komponenten verteilen möchten. Seine Konstruktion verbindet einen direkten, haptisch geprägten Umgang mit dem Tonträger mit einer aufwendigen mechanischen Entkopplung und digitaler Signalausgabe.Technische Daten
MBL 1621 A – Technische Daten
| CD-Laufwerk und Format | |
|---|---|
| Gerätetyp | Red-Book-CD-Laufwerk zur Verwendung mit einem externen D/A-Wandler |
| CD-Mechanismus | CD PRO 2 LF Modul |
| Disc-Zugriff | Manuelles Einlegen von oben unter einer aufklappbaren Laufwerksabdeckung |
| Wiedergabeformat | Standard-Audio-CD nach Red-Book-Spezifikation |
| Auflösung und Abtastrate | 16 Bit / 44,1 kHz |
| Abtasteinheit | 3-Strahl-Laser |
| Mechanischer Aufbau | |
| Subchassis | 4 kg schwerer Sandwichaufbau aus Messing, Aluminium und Terodem |
| Subchassisaufhängung | Dreipunktaufhängung auf Schwingabsorbern aus hochdämpfendem Polyurethan-Polymer |
| Abstimmung der Aufhängung | Resonanzfrequenz 13 Hz |
| Nivellierung | Integrierte Höhenverstellung zur waagerechten Ausrichtung des Laufwerks |
| Laufwerksabdeckung | Massiver Deckel mit Gummidichtlippe und schneckenförmig ausgefräster Innenseite |
| CD-Stabilizer | Messing-Aluminium-Magnesium-Sandwich mit Dämpfungsbeschichtung und zwei Gummiringen |
| Gehäuse | Aus einem massiven Messingblock gefräst |
| Stromversorgung und Signalführung | |
| Transformator | Ringkerntransformator mit Schutzschirmtechnik und magnetischer Abschirmung durch ein MU-Metallgehäuse |
| Spannungsregelung | Separater Spannungsregler für jede der zehn Funktionsgruppen |
| Versorgungsbereiche | Getrennte Spannungsversorgung für digitale Musiksignale und digitale Steuersignale |
| Antriebssteuerung | Symmetrisch aufgebaute Motor- und Schlittensteuerung |
| Digitaler Signalpfad | Gruppenlaufzeitoptimierter Bi-Phase-Signalpfad |
| Ausgangsübertrager-Zelle | Bandbreite 98,7 MHz laut Hersteller |
| Digitalausgänge | |
| AES/EBU | XLR, Ausgangsimpedanz 110 Ω |
| S/PDIF | Cinch, Ausgangsimpedanz 75 Ω |
| Gewicht und Oberflächen | |
| Gewicht | 26 kg |
| Standardausführungen | Piano Schwarz / Gold; Piano Schwarz / Chrom; Piano Weiß / Gold; Piano Weiß / Chrom |
| Individualisierung | Individuelle Farbwünsche möglich |
