Stereo-Endverstärker mit KT88-Röhren

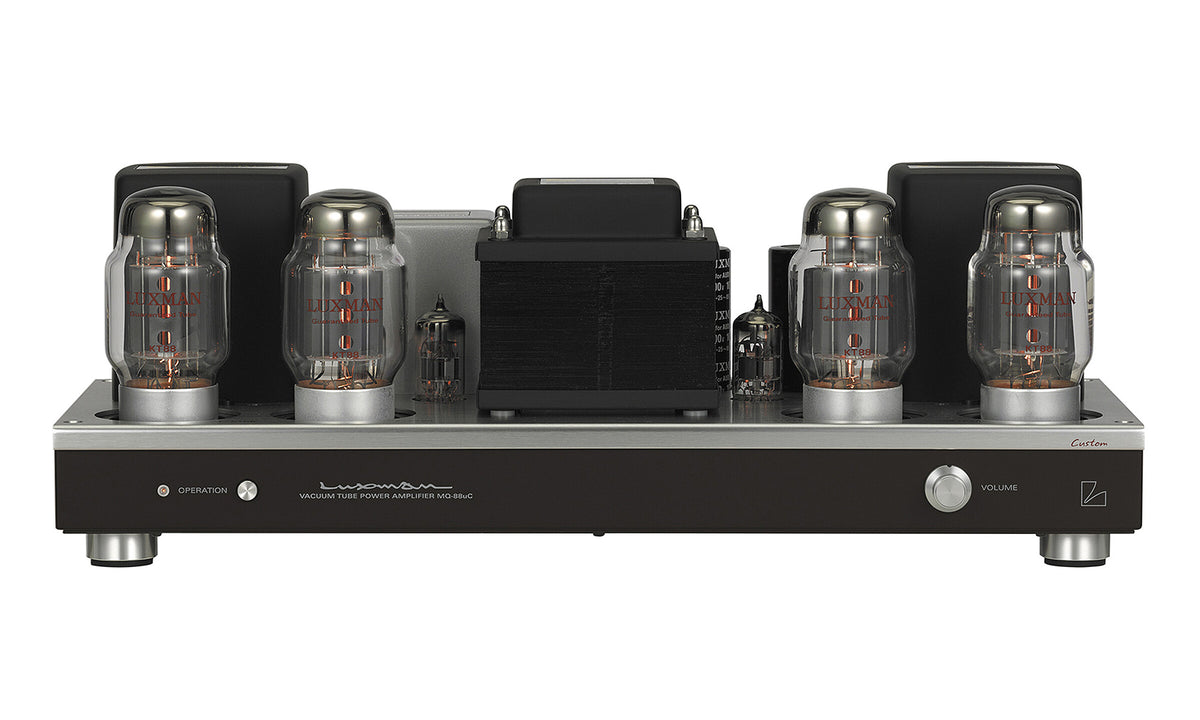

Der MQ-88uC ist eine Röhren-Stereo-Endstufe. Als Ausgangsröhren verwendet er KT88 von JJ Electronic. Diese werden im Triodenbetrieb eingesetzt. Die Nennleistung beträgt zweimal 25 Watt.
Abgriffe für unterschiedliche Lautsprecherimpedanzen
Die Ausgangsseite bietet separate Anschlüsse für 4, 8 und 16 Ohm. Die passende Zuordnung erfolgt entsprechend den Anforderungen des angeschlossenen Lautsprechers. Die Nennleistung von 25 Watt je Kanal gilt für die jeweils spezifizierten Abgriffe. Die Eingangsempfindlichkeit beträgt 890 mV bei 32 kOhm Eingangsimpedanz.
Messwerte im angegebenen Bezug
Der Frequenzgang reicht von 20 Hz bis 20 kHz mit +0/−0,2 dB Abweichung. Die erweiterte Angabe beträgt 10 Hz bis 100 kHz innerhalb +0/−3 dB. Der Klirrfaktor ist mit 0,1 Prozent bei 1 kHz und einem Watt angegeben. Für 20 Hz bis 20 kHz bei einem Watt nennt Luxman 0,5 Prozent.
Konstruktion und Aufstellung
Die Oberfläche ist dunkelbraun lackiert. Das Gehäuse misst 440 × 184 × 230 mm. Die Leistungsaufnahme beträgt 170 Watt beziehungsweise 140 Watt ohne Signal. Bei der Aufstellung sind deshalb eine freie Belüftung und ausreichender Abstand zu wärmeempfindlichen Gegenständen wichtig.
Technische Daten
Luxman MQ-88uC – Technische Daten
| Bauart | Röhren-Stereo-Endstufe |
|---|---|
| Ausgangsröhren | KT88 von JJ Electronic |
| Betrieb | Triodenbetrieb |
| Nennleistung | 2 × 25 W an passenden 4-/8-/16-Ω-Abgriffen |
| Eingang | 890 mV / 32 kΩ |
| Klirrfaktor | 0,1 % bei 1 kHz / 1 W; 0,5 % bei 20 Hz–20 kHz / 1 W |
| S/N | 105 dB |
| Frequenzgang | 20 Hz–20 kHz (+0 / −0,2 dB); 10 Hz–100 kHz (+0 / −3 dB) |
| Leistungsaufnahme | 170 W; 140 W ohne Signal |
| Abmessungen (B × H × T) | 440 × 184 × 230 mm |
| Oberfläche | Dunkelbraun lackiert |
| Nettogewicht | 16,1 kg |
