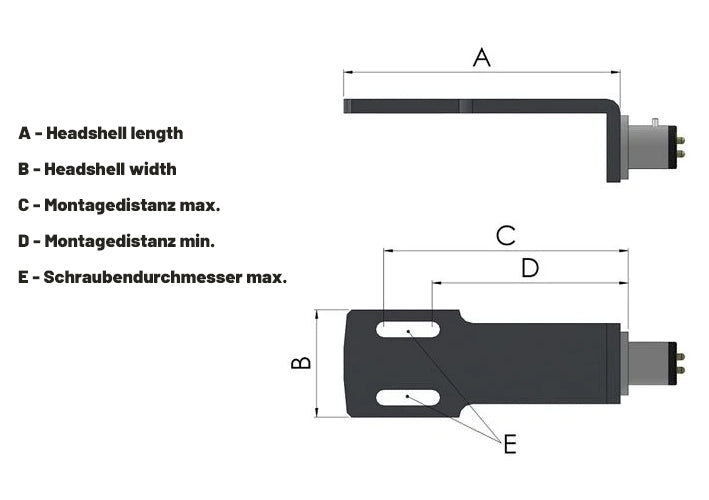

Die grundlegenden Headshell-Abmessungen zu kennen, macht es in vielen Fällen einfacher, Tonabnehmer und Tonarm korrekt zu montieren und auszurichten. Bitte scrollt bis zum Ende der Seite, um das Diagramm der Headshell-Montageabmessungen zu sehen.
Der LH-2000 kommt mit Anschlussdrähten für eine einfache und bequeme Verbindung.

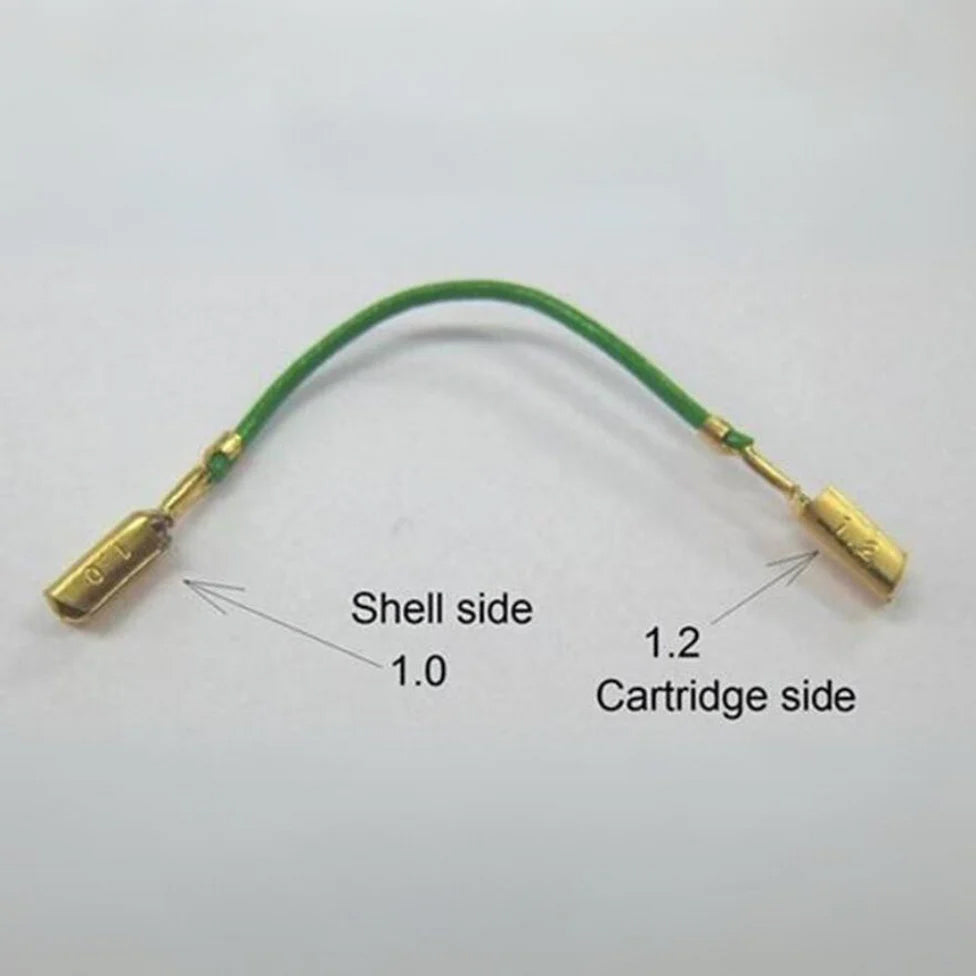

Alle Ortofon Tonabnehmer haben eine Farbcodierung der Anschlüsse, die Rot und Grün für den rechten Kanal anzeigen, jeweils der heiße und der Masseanschluss. Weiß und Blau für den linken Kanal, jeweils der heiße und der Masseanschluss. Der grüne Anschluss wird immer zur Erdung der Tonabnehmergehäuse oder des Motorsystems verwendet, wenn er innerhalb des Tonabnehmers angeschlossen ist. Wir empfehlen, die Anschlussdrähte an den Tonabnehmer und das Headshell anzuschließen, bevor der Tonabnehmer am Headshell montiert wird. Bitte denkt an die korrekte Ausrichtung der Anschlüsse. Die Durchmesser der Anschlussstifte der Ortofon Tonabnehmer betragen 1,2 mm, während die Durchmesser der Ortofon Headshell-Stifte nur 1,0 mm sind.
Technische Daten
Montageabstand: min 35,3 mm, max 43,4 mm
Headshell-Material: Solide Aluminiumkonstruktion
Gewicht ohne Schrauben: 15,5 Gramm
Headshell-Länge: 50,3 mm
Headshell-Breite: 20,0 mm
