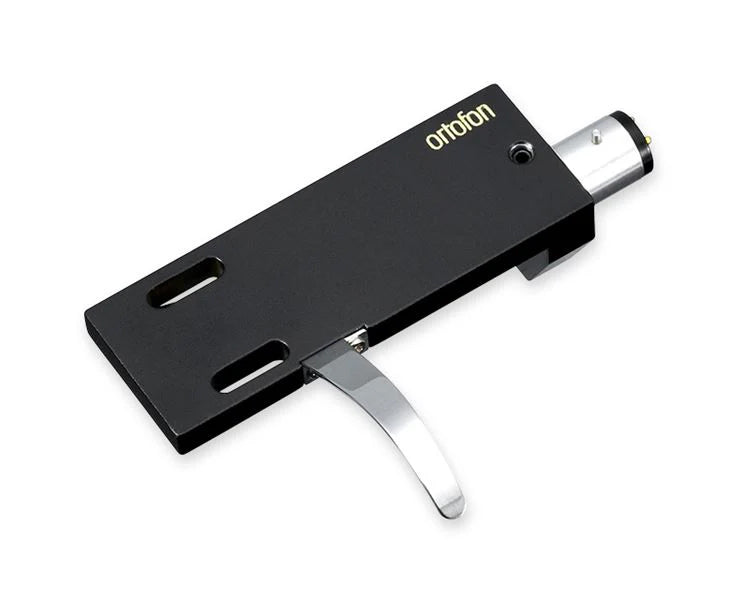

Das LH-4000 wird mit Anschlusskabeln für eine einfache und bequeme Verbindung geliefert.

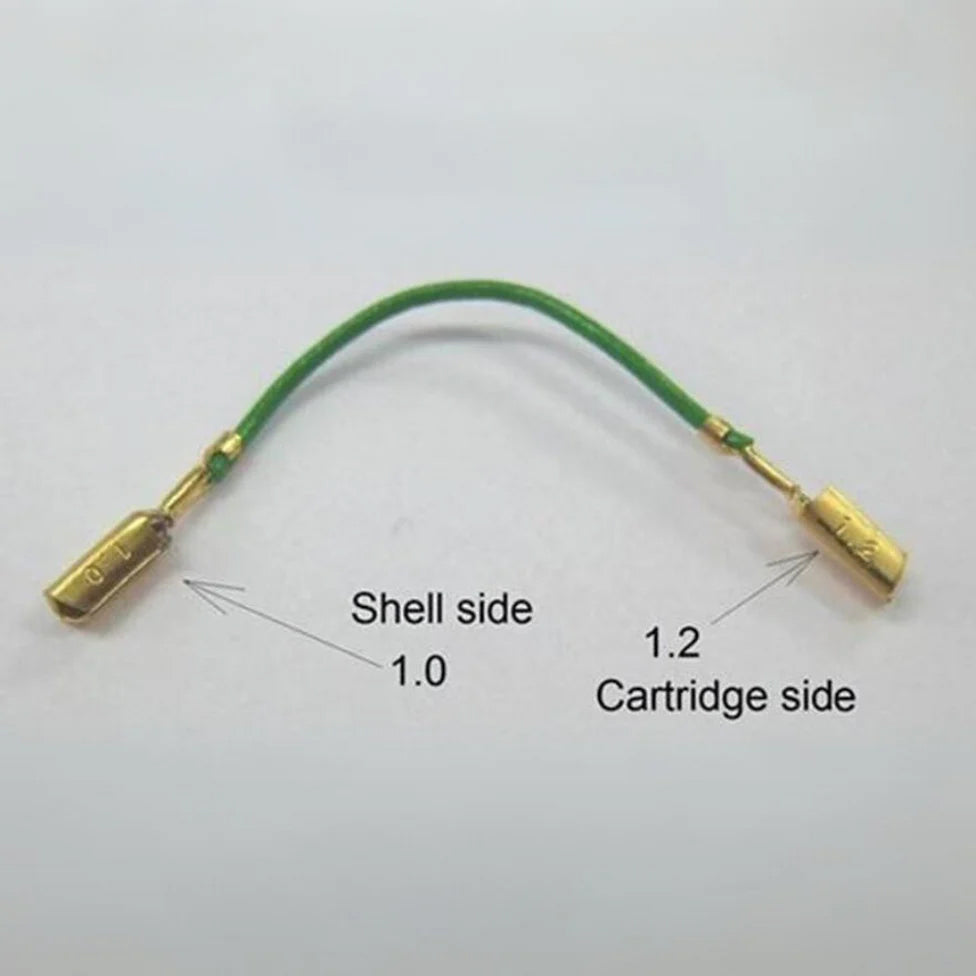

Alle Ortofon Tonabnehmer sind mit einer Farbcodierung der Anschlüsse versehen, die Rot und Grün für den rechten Kanal kennzeichnen, jeweils für den heißen und den Masseanschluss. Weiß und Blau für den linken Kanal, jeweils für den heißen und den Masseanschluss. Der grüne Anschluss dient immer zur Erdung des Tonabnehmergehäuses oder Motorsystems, wann immer er innerhalb des Tonabnehmers angeschlossen ist. Wir empfehlen, die Anschlusskabel vor der Montage des Tonabnehmers am Headshell an Tonabnehmer und Headshell anzuschließen. Denkt bitte an die korrekte Ausrichtung der Anschlüsse. Der Durchmesser der Anschlussstifte der Ortofon Tonabnehmer beträgt 1,2 mm, während die der Ortofon Headshells nur 1,0 mm betragen.

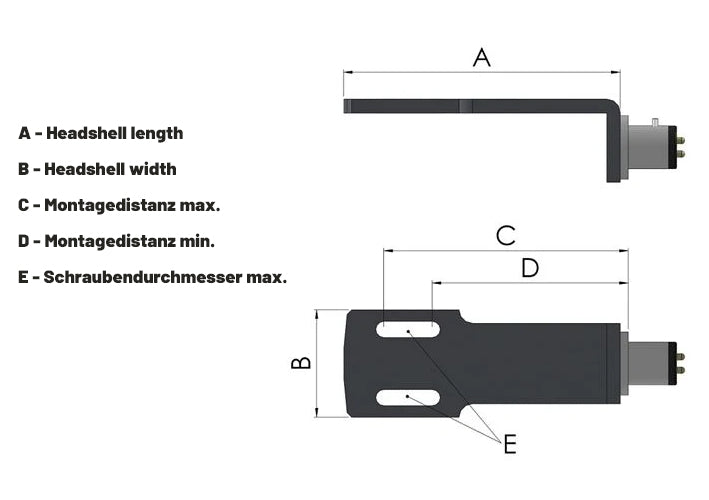

Technische Daten
Montageabstand: 39.5 mm - 45.6 mm
Headshell-Material: Solide Aluminiumkonstruktion
Gewicht ohne Schrauben: 14.3 grams
Headshell-Länge: 51.9 mm
Headshell-Breite: 19.1 mm
