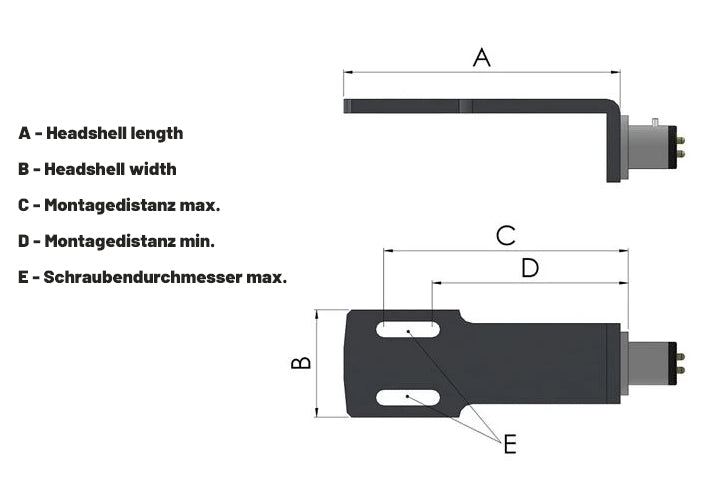

Das Wissen über die grundlegenden Headshell-Dimensionen macht es in vielen Fällen einfacher, den Tonabnehmer und Tonarm korrekt zu montieren und auszurichten. Bitte scrollt zum Ende der Seite, um die Übersichtsdiagramm der Headshell-Montagedimensionen zu sehen.

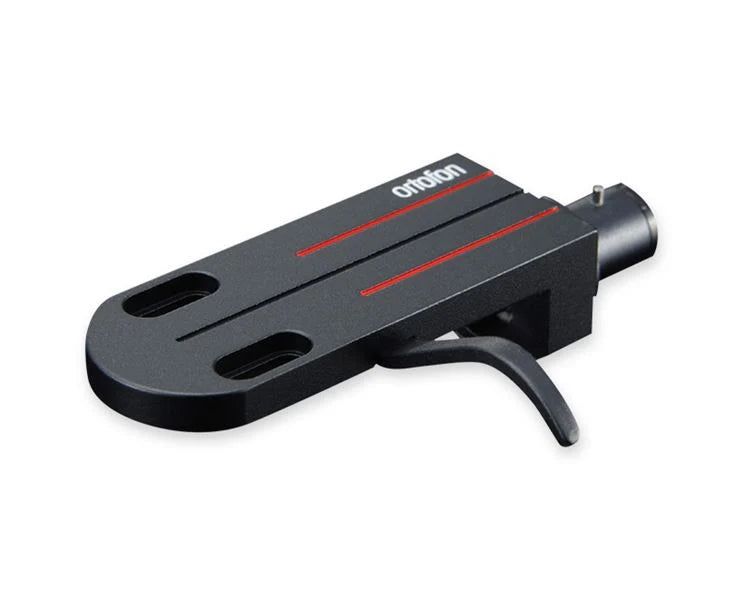

Das LH-6000 wird mit Anschlussdrähten geliefert, um eine einfache und bequeme Verbindung zu gewährleisten.

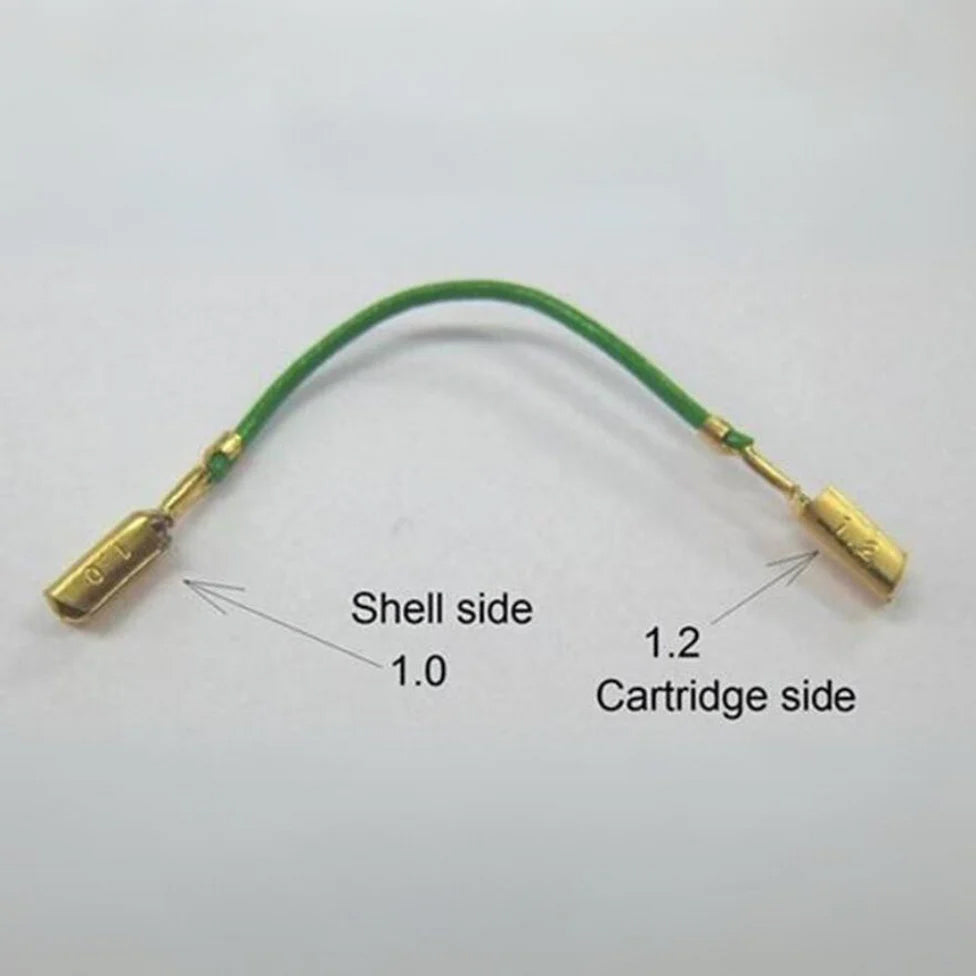

Alle Ortofon Tonabnehmer sind mit einer Farbcodierung der Anschlüsse versehen, die Rot und Grün für den rechten Kanal kennzeichnen, jeweils für den heißen und den Masseanschluss. Weiß und Blau für den linken Kanal, jeweils für den heißen und den Masseanschluss. Der grüne Anschluss dient immer zur Erdung des Tonabnehmergehäuses oder Motorsystems, wann immer er innerhalb des Tonabnehmers angeschlossen ist. Wir empfehlen, die Anschlusskabel vor der Montage des Tonabnehmers am Headshell an Tonabnehmer und Headshell anzuschließen. Denkt bitte an die korrekte Ausrichtung der Anschlüsse. Der Durchmesser der Anschlussstifte der Ortofon Tonabnehmer beträgt 1,2 mm, während die der Ortofon Headshells nur 1,0 mm betragen.
Technische Daten
Montageabstand: 36.6 mm - 42.4 mm
Headshell-Material: Magnesium
Gewicht ohne Schrauben: 13.5 grams
Headshell-Länge: 47.5 mm
Headshell-Breite: 19.1 mm
