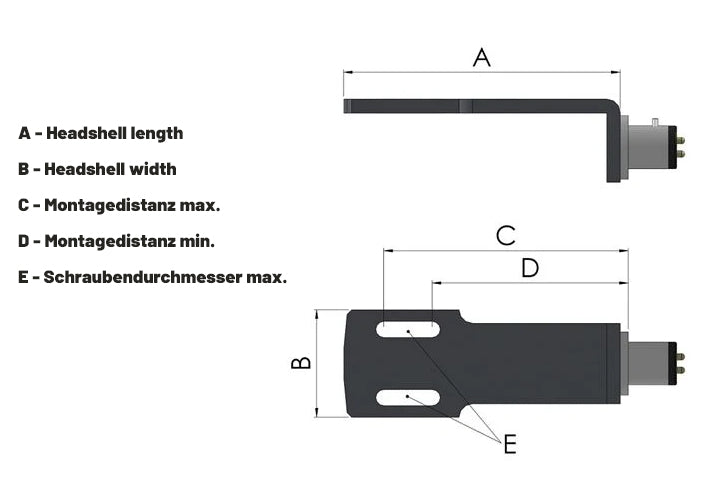

Die Kenntnis der grundlegenden Headshell-Abmessungen erleichtert in vielen Fällen die korrekte Montage und Ausrichtung des Tonabnehmers und Tonarms. Bitte scrollt zum Seitenende, um die Headshell-Montageabmessungstabelle einzusehen.
Das LH-9000 wird mit Anschlusskabeln geliefert, die eine einfache und bequeme Verbindung ermöglichen.

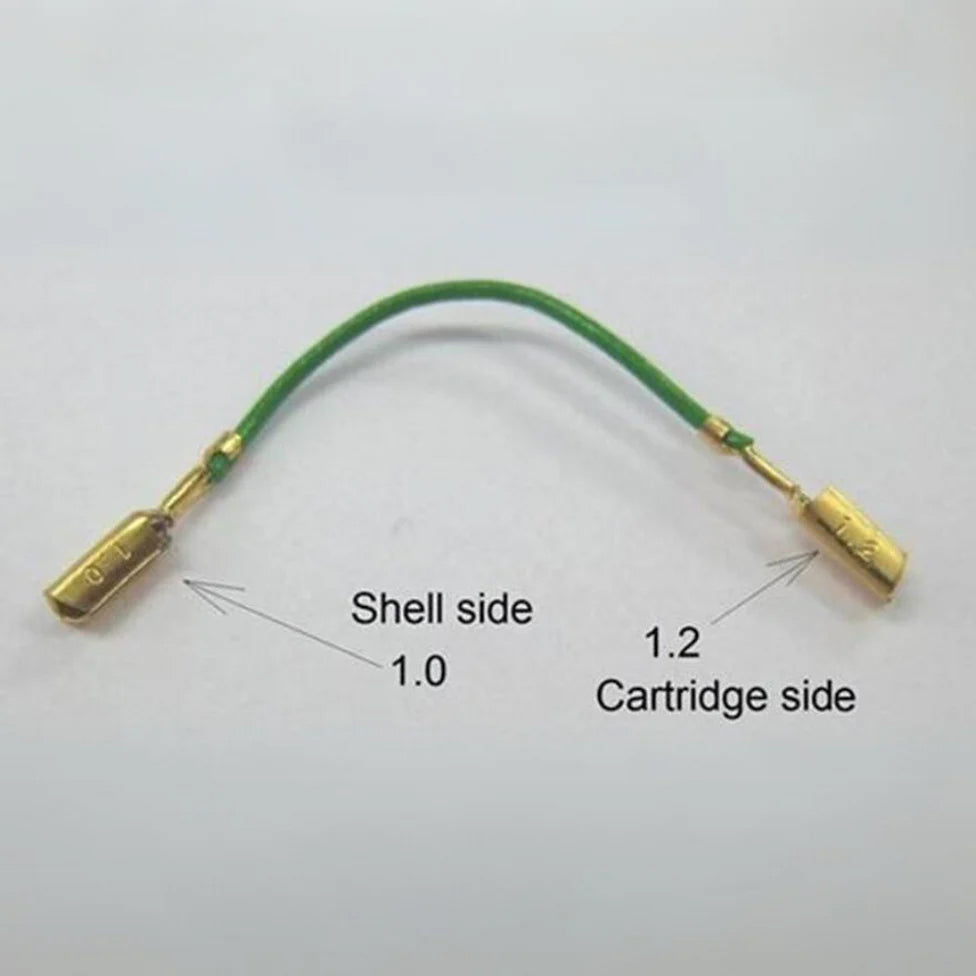

Alle Ortofon Tonabnehmer sind mit einer Farbcodierung der Anschlüsse versehen, die Rot und Grün für den rechten Kanal kennzeichnen, jeweils für den heißen und den Masseanschluss. Weiß und Blau für den linken Kanal, jeweils für den heißen und den Masseanschluss. Der grüne Anschluss dient immer zur Erdung des Tonabnehmergehäuses oder Generatorsystems, wann immer er innerhalb des Tonabnehmers angeschlossen ist. Wir empfehlen, die Anschlusskabel vor der Montage des Tonabnehmers am Headshell an Tonabnehmer und Headshell anzuschließen. Denkt bitte an die korrekte Ausrichtung der Anschlüsse. Der Durchmesser der Anschlussstifte der Ortofon Tonabnehmer beträgt 1,2 mm, während die der Ortofon Headshells nur 1,0 mm betragen.
Technische Daten
Montageabstand: 38.1 mm - 44.9 mm
Headshell-Material: Magnesium mit Kohlefaser
Gewicht ohne Schrauben: 16.8 grams
Headshell-Länge: 52.0 mm
Headshell-Breite: 20.0 mm
