Entzerrung und Verstärkung für Vinyl

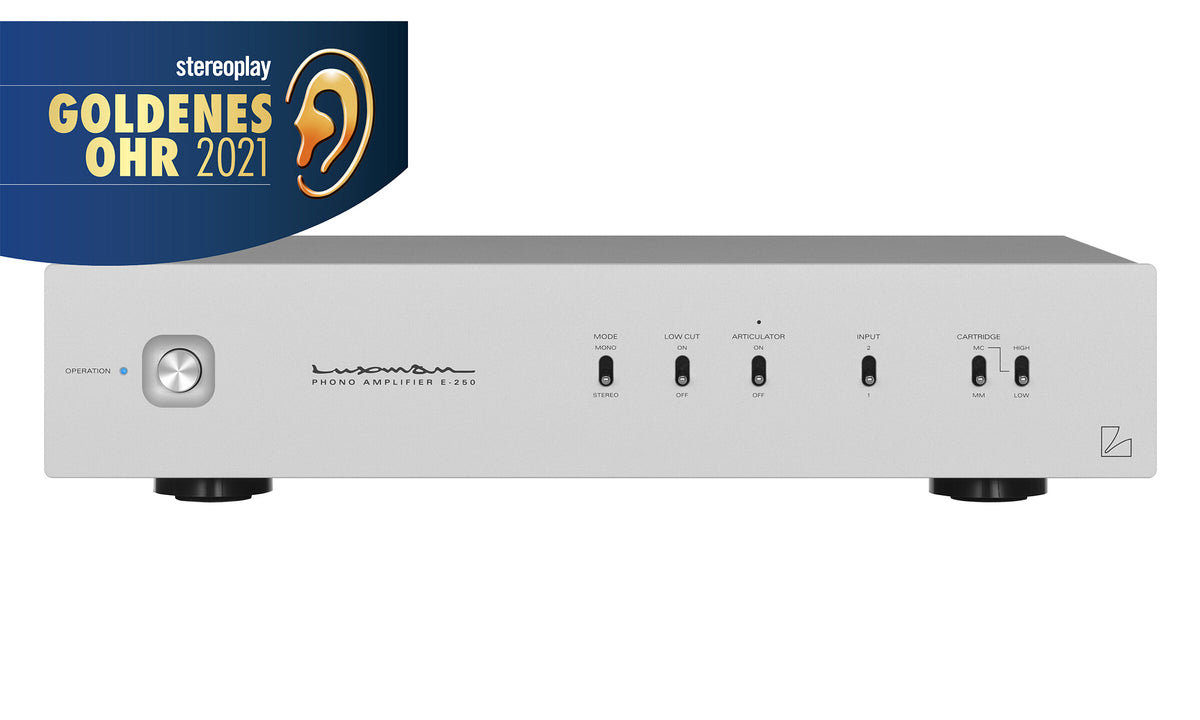

Der E-250 ist eine Phonovorstufe für MM- und MC-Systeme. Die NF-Entzerrerschaltung folgt der RIAA-Kennlinie. Sie hebt das Tonabnehmersignal auf einen für die nachfolgende Verstärkerstufe geeigneten Pegel an. Die Ausgangsspannung ist mit 250 mV bei 300 Ohm Ausgangsimpedanz angegeben.
MC-Verarbeitung über Übertrager
Im MC-Zweig kommen Übertrager mit Super-Permalloy-Kern zum Einsatz. Die MC-Verarbeitung bietet zwei Gain-Bereiche. MC High ist mit 57 dB und MC Low mit 66 dB Verstärkung angegeben. Der MM-Betrieb arbeitet mit 38 dB Verstärkung.
Elektrische Anpassung des Tonabnehmers
Auf der Rückseite lassen sich Impedanz und Lastkapazität anpassen. Für MM sind 34, 47, 56 und 100 kOhm als Abschlusswiderstände angegeben. Die MC-Einstellungen sind mit 40 Ohm beziehungsweise 2,5 Ohm Eingangsimpedanz aufgeführt. Die Auswahl muss zu den elektrischen Anforderungen des verwendeten Tonabnehmers passen.
Eigenständige Komponente im Analogsystem
Der E-250 wird zwischen Plattenspieler und Line-Eingang der Anlage eingesetzt. Die Verstärkerschaltung besitzt voneinander unabhängige linke und rechte Signalbereiche. Das Gehäuse misst 364 × 81 × 274 mm. Bei 4,3 kg Gerätegewicht beträgt die Leistungsaufnahme sieben Watt.
Technische Daten
Luxman E-250 – Technische Daten
| Systeme | MM und MC |
|---|---|
| Entzerrung | NF-Schaltung mit RIAA-Kurve |
| MM Eingang | 3,2 mV; 34 / 47 / 56 / 100 kΩ schaltbar |
| MC High | 0,37 mV / 40 Ω; 57 dB Gain |
| MC Low | 0,12 mV / 2,5 Ω; 66 dB Gain |
| MM Gain | 38 dB |
| MC-Übertrager | Super-Permalloy-Kern |
| Kapazitätsanpassung | Rückseitig einstellbar |
| Ausgang | 250 mV / 300 Ω |
| S/N | MM 90 dB; MC High 83 dB; MC Low 80 dB |
| Leistungsaufnahme | 7 W |
| Abmessungen (B × H × T) | 364 × 81 × 274 mm |
| Nettogewicht | 4,3 kg |
