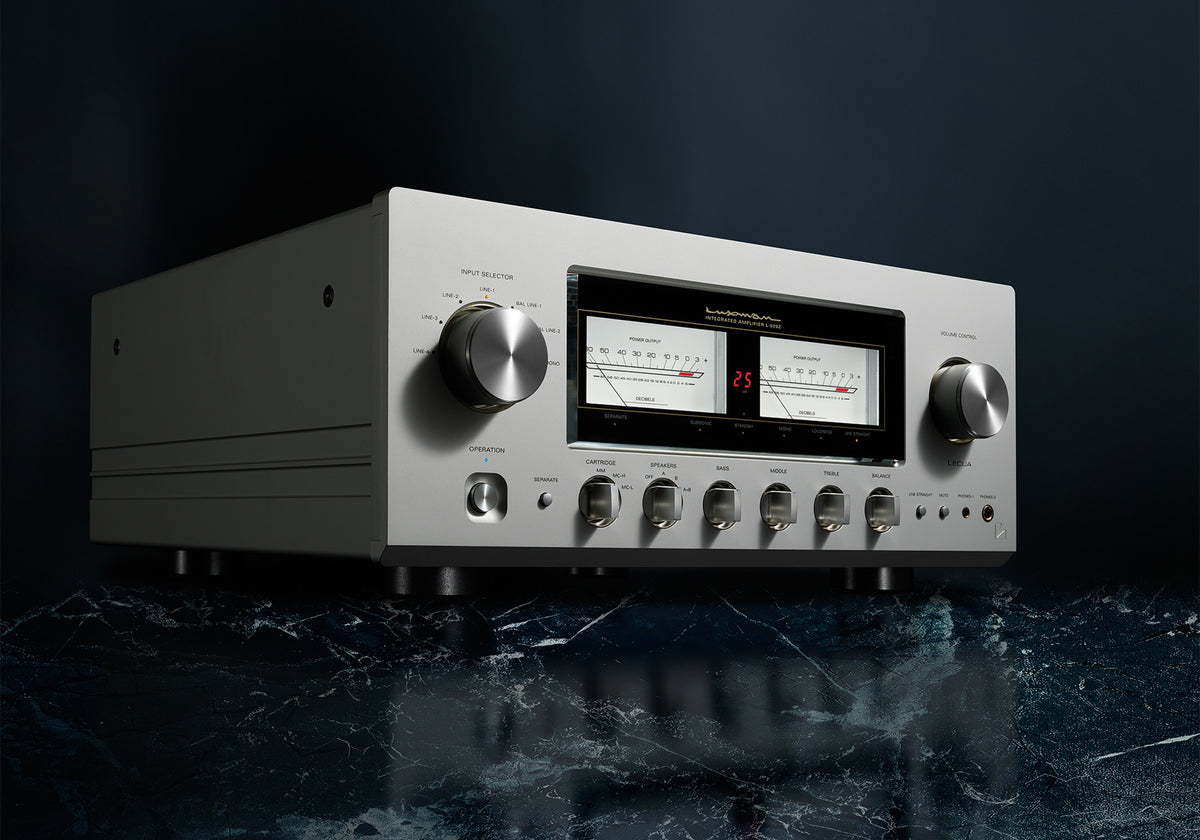

Getrennte Schaltungsbereiche im Vollverstärker
Der L-509Z folgt dem Single-Chassis-Separate-Konzept. Vor- und Endstufensektion nutzen jeweils eigenständige LIFES-Module. Die Class-AB-Endstufe arbeitet mit vierfach parallelen bipolaren Push-Pull-Stufen. Sie liefert zweimal 120 Watt an 8 Ohm und zweimal 220 Watt an 4 Ohm.
LECUA-EX und gezielte Klangregelung

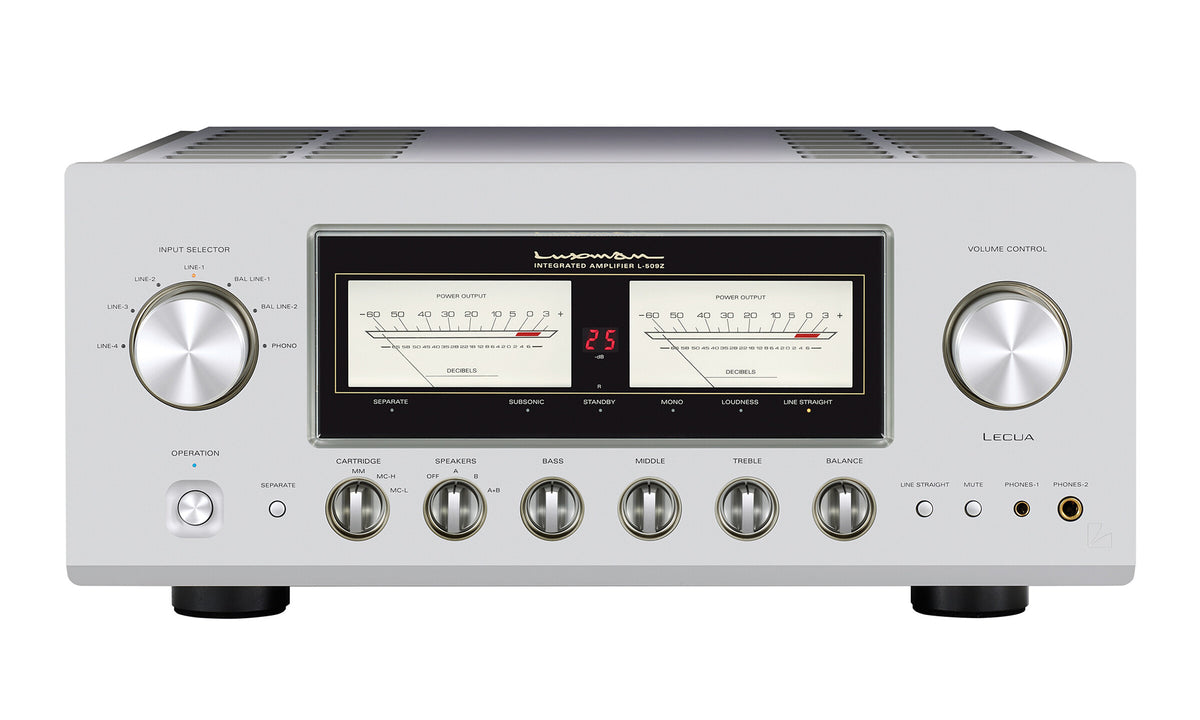

Ein Drehgeber und ein gewichteter Bedienmechanismus steuern das LECUA-EX-Dämpfungssystem. Die Regelung bietet 88 Stufen. Zusätzlich zu Bass und Höhen lässt sich der Mittenbereich bei 760 Hz einstellen. Line Straight, Loudness, Balance und Mute ergänzen die Bedienfunktionen.
Phonostufe und Anschlussvielfalt

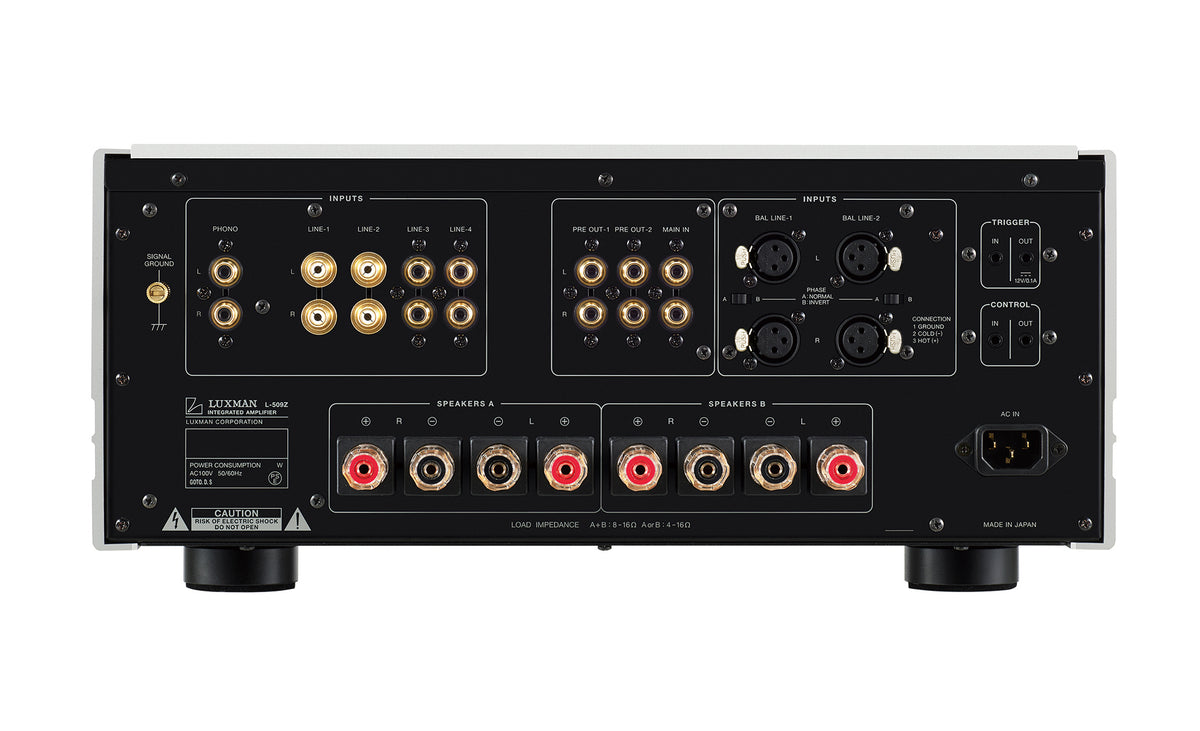

Die integrierte Phonosektion unterstützt MM sowie zwei MC-Einstellungen. MC-H ist mit 100 Ohm und MC-L mit 40 Ohm Eingangsimpedanz angegeben. Zwei Vorverstärkerausgänge unterstützen die Systemerweiterung. Kopfhöreranschlüsse mit 6,3 und 4,4 mm sind vorhanden; die kleinere Buchse besitzt getrennte Kanalmassen.
Stromversorgung und Gehäuse

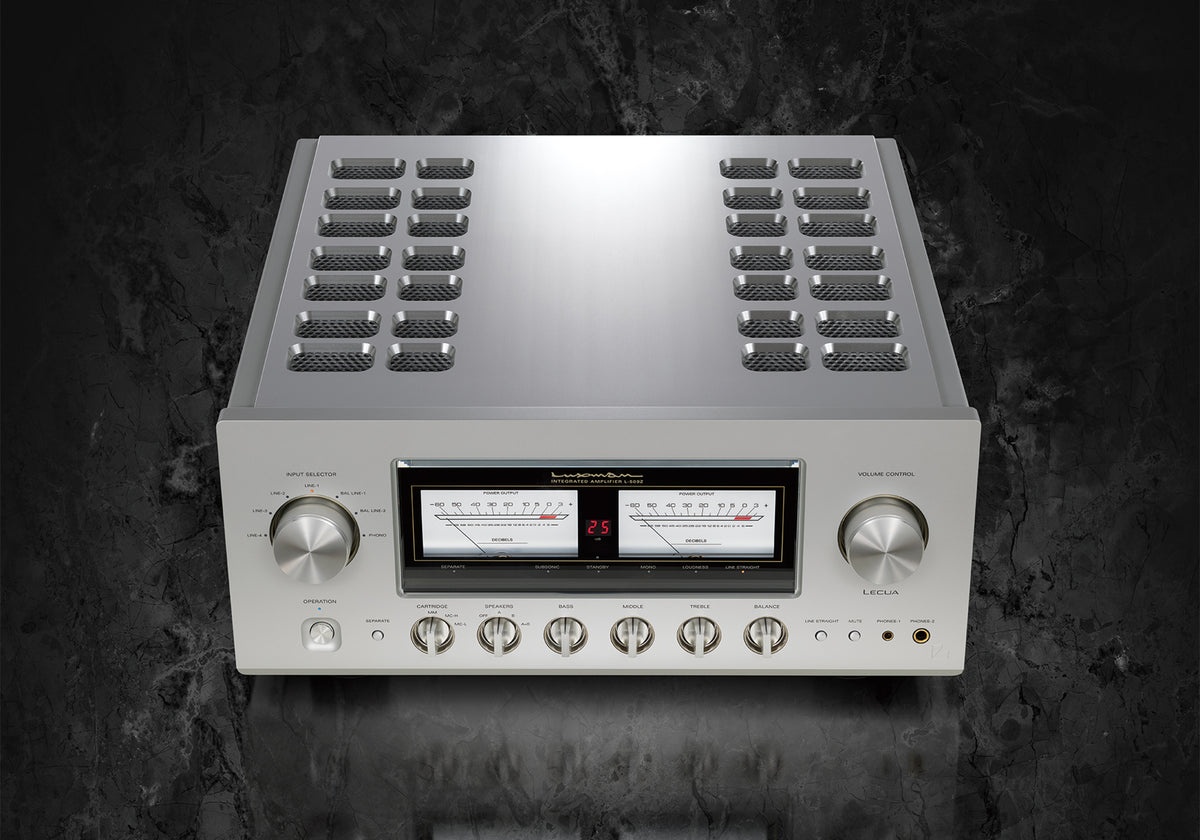

Der 600-VA-EI-Transformator wird durch acht Kondensatoren mit jeweils 10.000 µF ergänzt. Direkt verdrahtete Lautsprecherterminals und niederohmige Relais unterstützen den Ausgangspfad. Die Aluminium-Deckplatte besitzt einzeln ausgearbeitete Lüftungsöffnungen. Vier Gusseisenfüße tragen das 29,4 kg schwere Gerät; RA-17A und Netzkabel gehören zum Zubehör.
Technische Daten
Luxman L-509Z – Technische Daten
| Betriebsart | Class AB |
|---|---|
| Nennleistung | 2 × 120 W an 8 Ω; 2 × 220 W an 4 Ω |
| Schaltung | LIFES 1.0 in Vor- und Endstufe; vierfach paralleler Push-Pull-Aufbau |
| Lautstärkeregelung | LECUA-EX, 88 Stufen |
| Phono MM | 2,5 mV / 47 kΩ |
| Phono MC-H / MC-L | 0,3 mV / 100 Ω; 0,1 mV / 40 Ω |
| Klangregelung | Bass ±8 dB / 100 Hz; Mitten ±8 dB / 760 Hz; Höhen ±8 dB / 10 kHz |
| Kopfhörer | 6,3 mm; 4,4 mm mit getrennten Kanalmassen |
| Dämpfungsfaktor | 330 |
| Netzteil | 600 VA; 8 × 10.000 µF |
| S/N Line | ≥ 106 dB, IHF-A |
| Leistungsaufnahme | 390 W; 150 W ohne Signal; 0,5 W Standby |
| Abmessungen (B × H × T) | 440 × 193 × 463 mm |
| Zubehör | RA-17A, Netzkabel |
| Nettogewicht | 29,4 kg |
