Phonosignale gezielt übertragen
Das Kabel ist für die Übertragung der empfindlichen Signale eines Plattenspielers vorgesehen. Es wird zwischen Tonarm beziehungsweise Plattenspieleranschluss und Phonostufe eingesetzt. Die Anschlussausführung ist vor der Auswahl an beiden Geräten zu prüfen. Ein Kabel ersetzt weder die erforderliche Phonoverstärkung noch die RIAA-Entzerrung.
Leiter und Aufbau
Das Leitermaterial ist VariStrand-Silberleiter. Die OCQ/2-Geometrie ist als zweikanalige Orthogonal-GyroQuadratic-Flechtung ausgeführt. Die Flechtstruktur definiert die Lage der Leiter zueinander. Dadurch bleibt die Geometrie ein gezielter Bestandteil der elektrischen Konstruktion.
Abschirmung und Masseführung
Das Abschirmkonzept ist auf elektromagnetische und hochfrequente Einstreuungen ausgerichtet. Es berücksichtigt außerdem Übersprechen zwischen den Kanälen. Zusätzliches Abschirmmaterial dient der Begrenzung niederfrequenter Brummeinstreuung. Eine passende Masseverbindung und sorgfältige Kabelführung bleiben trotzdem wichtige Voraussetzungen der Installation.
Anschlusskonfiguration auswählen

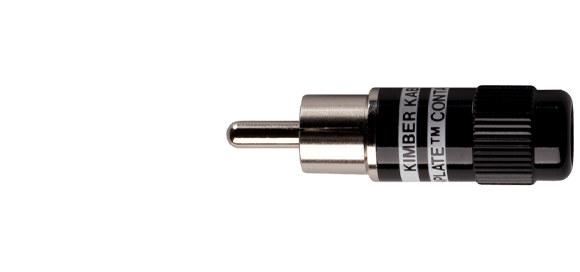

Das Auswahlfeld für den Tonarmanschluss beschreibt das plattenspielerseitige Ende. Das zweite Anschlussfeld bezeichnet die Verbindung zur Phonostufe. RCA und Cinch stehen für dieselbe Anschlussfamilie; XLR ist hier die symmetrische Ausführung. Die universellen Steckermotive zeigen jeweils ein Anschlussdetail und nicht zwangsläufig die gesamte Zweikanal-Konfektion.
Technical data
Kimber Kable TAK-Ag Phono – Technische Daten
| Leiter | VariStrand-Silberleiter |
|---|---|
| Geometrie | OCQ/2, Orthogonal GyroQuadratic, zweikanalig |
| Abschirmung | Gegen elektromagnetische und hochfrequente Einstreuungen; zusätzliches Material gegen niederfrequentes Brummen |
| Verkaufseinheit | Stereoset laut Vertrieb / Preisliste; nicht zwei vollständige DIN-Kabel |
| Anschlussauswahl | Siehe Tonarmanschluss und Phonostufenanschluss; keine beliebigen Mischkombinationen |
| Längen | 1 m / 1,5 m |
